Support Vector Machines

# Support Vector Machines
## Curso de aprendizaje automático para el INE
### Alberto Torres Barrán
### 2019-04-24

---

---

# Introducción

---

## Introducción

* Regresión logística y LDA son clasificadores lineales

* Lineal `$\Rightarrow$` la frontera de decisión es un hyperplano en `$\Rbb^d$`,

`$$f(x) = w_0 + w^T x = 0$$`

* Existen clasificadores que intentan separar las clases lo mejor posible:

- Perceptron

- SVM

* Dado `$y \in \{-1, 1\}$` y `$f(x)$`, podemos definir la regla de clasificación
`$$G(x) = \text{sign}\,f(x)$$`

---

## Perceptron

* Rosenblatt, 1958

* Inspirado en las neuronas biológicas

* Inspiración a su vez de las redes neuronales de los 80

* Idea: minimizar la distancia de los puntos mal clasificados:

1. Si `$y_i = 1$`, `$x_i^T w + b < 0$`

2. Si `$y_i = -1$`, `$x_i^T w + b > 0$`

* Definimos `$D(b, w) = - \sum_{i \in M}{y_i(x_i^T w + b)}$`

* Positiva

* Proporcional a la distancia de los puntos mal clasificados a la frontera

---

![](./img/perceptron.png)

[Fuente](https://towardsdatascience.com/perceptron-the-artificial-neuron-4d8c70d5cc8d)

---

## Algoritmo

* Descenso por gradiente estocástico

* Gradiente de un ejemplo mal clasificado: `$$\partial_w D(w, b) = - y_i x_i, \quad \partial_b D(w, b) = - y_i$$`

* Elegimos una observación `$i$` aleatoriamente:

1. Si está bien clasificada, i.e. `$y_i(x_i^T w + b) > 0$`, no hacemos nada

2. Si está mal clasificada, i.e. `$y_i(x_i^T w + b) \leq 0$`, actualizamos `$w$` y `$b$`, `$$w  \leftarrow w + y_i x_i, \quad b  \leftarrow b + y_i$$`

* Paramos cuando todas las observaciones están bien clasificadas

---

## Ejemplo perceptron

[
![](https://raw.githubusercontent.com/miku/nntour/master/gifs/perceptron-pla-14-steps.gif)](https://github.com/miku/nntour)

---

## Problemas perceptron

* Si las clases son linealmente separables:

1. Converge a una solución

2. Número de iteraciones finito

* Pero:

1. Muchas soluciones posibles, dependen del punto inicial

2. Convergencia lenta

3. No converge si las clases no son linealmente separables

---

## Perceptron vs mínimos cuadrados

![:scale 90%](./img/toy.png)

---

## ¿Qué solución escogemos?

![:scale 90%](./img/Perceptron_cant_choose.svg)

---

# Support Vector Machines (SVM)

---

## Margen geométrico

* Dos puntos `$x_1$` y `$x_2$` de L, `$w^T(x_1 - x_2) = 0$` y `$\bar{w} = w/||w||$` es el vector normal

* Para cualquier punto `$x_0$` de `$L$`, `$w^T x_0 = -b$`

* Distancia de un punto `$x$` a `$L$` (con signo), `$\bar{w}^T (x - x_0) = 1/||w||(w^T x + b)$`
---

## Clasificación de máximo margen

* Margen: distancia entre el hiperplano y el punto más cercano de una de las clases

* Idea: maximizar el margen

1. solución única

2. mejor generalización en el conjunto de test

* `$M$` es el margen, queremos encontrar el hiperplano:

`\begin{aligned}
\max_{w,b}  &&& M\\
\mbox{s.t}  &&& y_i \frac{1}{||w||_2}(x_i^T w + b) \geq M\quad \forall i \\
\end{aligned}`

* La restricción nos asegura que todos los puntos están en el lado correcto del hiperplano y a una distancia mayor que `$M$` (fuera del margen)

---

## SVM lineal

* Si `$w$` y `$b$` satisfacen las restricciones, podemos multiplicar por cualquier número positivo

* Por comodidad escogemos `$||w||_2 = 1/M$`

* Problema de optimización

`\begin{aligned}
\min_{w,b}  &&& \frac{1}{2}||w||_2^2\\
\mbox{s.t}  &&& y_i(x_i^T w + b)-1 \geq 0\quad \forall i \\
\end{aligned}`

* Maximizar se convierte en minimizar porque `$w$` está en el denominador

* `$1/2$` y el cuadrado se añaden por conveniencia (no cambian la solución)

* Ningún punto de entrenamiento está dentro del margen (por construcción)

* Esperamos: margen grande `$\Rightarrow$` mayor separación en test

???

la norma obtiene el optimo en el mismo punto, con o sin cuadrado

---

![:scale 70%](./img/SVM_margin.png)

[Wikipedia](https://en.wikipedia.org/wiki/Support_vector_machine)

---

## Dualidad (Lagrange)

*  Dado un problema de optimización (problema **primal**), se puede definir otro relacionado (problema **dual**)

*  A menudo tiene propiedades complementarias

*  Dualidad fuerte: los problemas primal y dual tienen la misma solución:

* un ejemplo: función convexa y restricciones afines `$h(x) = Ax-b$`

*  En esos casos podemos elegir resolver uno u otro indistintamente

---

## Dualidad fuerte

---

## SVM: derivación problema dual

* Lagrangiano `$$L_P = \frac{1}{2}||w||_2^2 - \sum_{i=1}^{n}{\alpha_i y_i(x_i^T w + b)} + \sum_{i=1}^n{\alpha_i}$$`

* Problema dual: `$$\max_\alpha\, \{ \min_{w, b}\, L_P \}\quad\text{s.t.}\quad \alpha > 0$$`

* Resolvemos el problema interior igualando derivadas a 0:
`\begin{align}
w &= \sum_{i=1}^{n}{\alpha_i y_i x_i}\\
0 &= \sum_{i=1}^{n}{\alpha_i y_i}
\end{align}`

* Finalmente sustituimos en `$L_P$`

---

## SVM: problema dual

* Problema optimización:

`\begin{aligned}
\max_{\alpha} &&& \sum_i{\alpha_i} - \frac{1}{2}\sum_{i,j}{\alpha_i \alpha_j y_i y_j x_i^T x_j}\\
\mbox{s.t}  &&& \alpha_i \geq 0 \quad \text{y} \quad \sum_{i}{\alpha_i y_i} = 0 \\
\end{aligned}`

* La solución tiene que satisfacer las condiciones KKT, nos interesa una: `$$\alpha_i[y_i(x_i^T w + b)-1] = 0$$`

* Dos casos:

1. `$\alpha_i > 0$`, entonces `$y_i(x_i^T w + b) = 1$` y `$x_i$` está justo en el margen
  2. `$\alpha_i = 0$`, y por tanto `$y_i(x_i^T w + b) > 1$`

* `$w^*$` solo depende de los `$x_i$` asociados a `$\alpha_i > 0$` `$\Rightarrow$` **vectores de soporte**

???

KKT = Karush–Kuhn–Tucker
No vamos a entrar en detalles

---

![](./img/toy1.png)
---

## SVM: solución

* Dada una solución del problema dual `$\alpha^*$`, los coeficientes originales son `$$w^* = \sum_{i=1}^n{\alpha_i^* y_i x_i}$$`

* Para cualquier vector de soporte `$(\alpha_i > 0)$`:
`$$y_i(x_i^T w^* + b^*) = 1 \quad \Rightarrow \quad b^* = 1/y_i - x_i^T w^*$$`
* En la práctica se hace la media para todos los vectores de soporte (estabilidad numérica)

---

## SVM: margen flexible

* ¿Que pasa si ambas clases no son separables por un hiperplano?

* Idea: maximizar el margen, pero permitir que algunos puntos estén en el lado incorrecto

* Cambiar las restricciones por: `$$y_i(x_i^T w + b) \geq M(1 - \xi_i)$$` con `$\xi_i \geq 0$` y `$\sum{\xi_i} \leq \text{cte.}$`

* `$\xi_i$` indican la cantidad en proporcion por la que una variable está en el lado incorrecto:

1. `$\xi_i = 0$`, punto clasificado correctamente

2. `$0 < \xi_i \leq 1$`, punto **dentro** del margen

3. `$\xi > 1$`, punto clasificado incorrectamente

---

![](./img/hard_vs_soft.png)

---

## C-SVM: formulación

* Número de puntos mal clasificados acotado superiormente por `$\sum{\xi_i}$`

* Maximizar el margen y minimizar el número de errores de clasificación:

`\begin{aligned}
\min_{w,b,\xi}  &&& \frac{1}{2}||w||_2^2 + C\sum{\xi_i}\\
\mbox{s.t}  &&& y_i(x_i^T w+b) \geq 1 - \xi_i \quad \forall i \\
            &&& \xi_i \geq 0\quad \forall i.\\
\end{aligned}`

* `$C > 0$` es un hiper-parámetro que controla la complejidad:

1. `$\uparrow C$`, más importancia a clasificar correctamente todos los puntos (menos regularización)

2. `$\downarrow C$`, más importancia a maximizar el margen (más regularización)

---

## Efecto de C

![](./img/linear_svm_regularization.png)

Andreas C. Müller, [Linear Models for Classification](https://amueller.github.io/COMS4995-s18/slides/aml-06-020518-linear-models-classification/#1)

---

## C-SVM: formulación dual

* La formulación dual es:

`\begin{aligned}
\max_{\alpha}  &&& \sum_i{\alpha_i} - \frac{1}{2}\sum_{i,j}{\alpha_i \alpha_j y_i y_j x_i^T x_j}\\
\mbox{s.t}  &&& 0 \leq \alpha_i \leq C\quad \forall i \\
            &&& \sum_{i}{\alpha_i y_i} = 0. \\
\end{aligned}`

* Notación vectorial:
`$$\min_{\alpha}\, \bigg\{\frac{1}{2}\alpha^T \Qbf \alpha - \alpha^T \mathbf{1}\bigg\} \quad \text{s.t.} \quad {\alpha^T y = 0\quad \text{y}\quad 0 \leq \alpha_i \leq C,\;\forall i}$$`
donde `$\Qbf$` es una matriz `$n\times n$` con elementos `$Q_{ij} = y_i y_j x_i^T x_j$`.

* Con respecto a SVM *hard margin* solo cambia la restricción `$0 \leq \alpha \leq C$`

---

## SVM no lineal

* C-SVM acepta datos no separables linealmente, pero la frontera de decisión es lineal (hiperplano)

* Idea: transformar variables originales en otras variables de mayor dimensión

* En el espacio ampliado esperamos que las clases sean separables linealmente

* Si las transformaciones son no lineales, se traduce en una frontera de decisión no lineal en el espacio original

* Similar a lo que vimos en regresión lineal de añadir expansiones polinómicas

---

![](./img/nonlinear_svm.jpg)

Muhammad Awais Bin Altaf, [Research Gate](https://www.researchgate.net/publication/272520997_A_183_mJClassification_8-Channel_Patient-Specific_Epileptic_Seizure_Classification_SoC_Using_a_Non-Linear_Support_Vector_Machine)

---

## SVM no lineal: problemas

* `$\phi(x_i): R^d \rightarrow R^D$`, con `$D >> d$`

* Si intentamos calcular la función `$\phi(x_i)$` explicitamente:

1. El espacio ampliado puede tener dimensión `$D$` muy grande, incluso infinita

2. Computacionalmente muy costoso calcular la función `$\phi$` cada vez que sea necesario

3. Complicado de almacenar en memoria

---

## Kernel trick

* Elementos de la matriz `$\Qbf$`,  `$Q_{ij} = y_i y_j x_i^T x_j$`

* Solo depende del producto escalar de `$x_i$` y `$x_j$`

* Podemos reemplazar el producto escalar por una función de kernel:
`$$k(x_i, x_j) = \phi(x_i)^T \phi(x_j)$$`

* No es necesario calcular `$\phi$` explicitamente, solo `$k$`

* `$k$` cualquier función simétrica (semi-) definida positiva

* Ejemplos:

1. Kernel polinómico: `$k(x, x') = (1 + x^T x')^p$`

2. Kernel RBF: `$k(x, x') = \exp(-\gamma||x - x'||^2_2)$`

---

## Ejemplo kernel polinómico

* Si `$d=2$` y `$p=2$`,
`\begin{aligned}
k(x, x') &= (1 + x^T x')^2 = (1 + x_1x_1' + x_2x_2')^2 \\
    &= 1 + 2x_1x_1' + 2x_2x_2' + (x_1x_1')^2 + (x_2x_2')^2 + 2x_1x_1'x_2x_2'
\end{aligned}`

* Por tanto `$$\phi(x) = \big(1,\, \sqrt{2}x_1,\, \sqrt{2}x_2,\, x_1^2,\, x_2^2,\, \sqrt{2}x_1x_2\big)$$`

* Dimensión espacio original `$d=2$`

* Dimensión espacio ampliado `$D=6$`

* En otros kernels (por ej. RBF), `$\phi(\cdot)$` no se puede calcular explicitamente

---

## SVM no lineal: formulación

* Problema optimización: `$$\min_{\alpha}\, \bigg\{\frac{1}{2}\alpha^T \Qbf \alpha - \alpha^T \mathbf{1}\bigg\} \quad \text{s.t.} \quad {\alpha^T y = 0\quad \text{y}\quad 0 \leq \alpha_i \leq C,\;\forall i}$$` con `$Q_{ij} = y_i y_j k(x_i, x_j)$`

* `$\Qbf$` es la **matriz de kernel**

* Solo cambia `$\Qbf$`, el resto idéntico

* Valor de hiper-parámetros es crítico para buen rendimiento:

1. `$C$`, parámetro de complejidad

2. Parámetros del kernel, por ejemplo `$\gamma$` en el kernel RBF

---

## Cálculo de w y b

* El valor de `$w$` es ahora: `$$w^* = \sum_{i=1}^n{\alpha_i^* y_i \phi(x_i)}$$`

* No podemos calcular su valor explicitamente, pero dado un nuevo `$x'$`:

`\begin{aligned}
f(x') = \phi(x')^T w^* + b^* &= \sum_{i=1}^n{\alpha_i^* y_i \phi(x')^T \phi(x_i)} + b^* \\
                             &= \sum_{i=1}^n{\alpha_i^* y_i k(x', x_i)} + b^*
\end{aligned}`

* `$b^*$` se puede calcular como antes, resolviendo `$y_i f(x_i) = 1$` para cualquier vector de soporte `$(\alpha_i > 0)$`

---

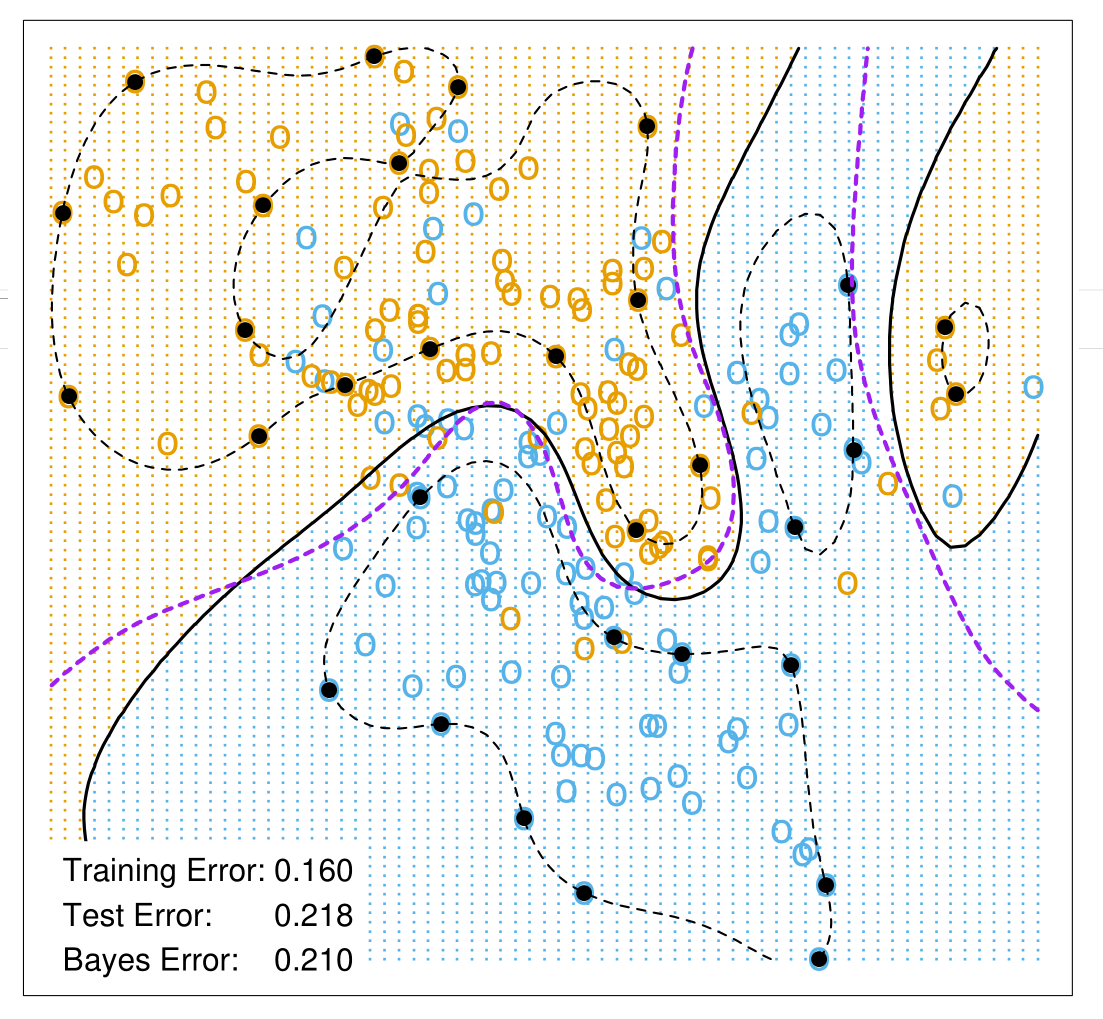

## Ejemplo kernel RBF

![:scale 70%](./img/rbf.png)

---

## SVM como regularización

* Sea `$f(x) = \phi(x)^T w + b$`

* Considerar el problema de optimización `$$\min_{w, b}\,\sum_{i=1}^n{\max\{1-y_if(x_i),\,0 \}} + \frac{\lambda}{2}||w||_2^2$$`

* Tiene la forma *perdida + regularización*

* La solución es la misma que la de C-SVM con `$\lambda = 1/C$`

* La función de pérdida es la *hinge loss*, `$$L(y, f(x)) = \max\{1-yf(x),\,0 \}$$`

---

## Comparación funciones pérdida

![:scale 250%](./img/loss.svg)

---

## SVM para regresión

* Empezamos por el caso lineal, `$f(x) = x^T w + b$`

* Formulación regularizada, `$$\sum_{i=1}^n{L(y_i, f(x_i))} + \frac{\lambda}{2}||w||_2^2$$`
  con `$$L_\epsilon(y, f(x)) = \left\{ \begin{array}{ll} 0 & \mbox{si}\ |y - f(x)| \leq \epsilon \\ |y - f(x)| - \epsilon & \mbox{otro caso} \end{array} \right .$$`

* Pérdida `$\epsilon$`-insensitiva

* Ignora errores menores que `$\epsilon$` (en valor absoluto)

---

## Pérdida `$\epsilon$`-insensitiva

![](./img/eloss.png)

[Yu et. al, 2012](https://www.mdpi.com/2072-4292/6/1/64)

---

## SVR: problema dual

* `$w^*$` y `$b^*$` óptimos del problema anterior tienen la forma:

`\begin{aligned}
w^*  &= \sum_{i=1}^n{(\alpha_i^* - (\alpha_i')^*)x_i} \\
f(x) &= \sum_{i=1}^n (\alpha_i^* - (\alpha_i')^*)k(x_i, x) + b
\end{aligned}`

* `$\alpha^*$` y `$(\alpha')^*$` son las soluciones del problema:

`\begin{aligned}
\min_{\alpha, \alpha'} &&& \frac{1}{2}(\alpha - \alpha')^T \Qbf (\alpha - \alpha') + \epsilon \sum_{i=1}^{n}{(\alpha_i + \alpha'_i)} +  \sum_{i=1}^{n}{y_i(\alpha_i - \alpha'_i)}\\
\text{s.t} &&&(\alpha - \alpha')^T \mathbf{1} = 0, \\
           &&& 0 \leq \alpha_i,\alpha'_i \leq C,\;\forall i\\
\end{aligned}`

* `$\Qbf$` es la matriz de kernel, `$Q_{ij} = k(x_i, x_j)$`

---

## SVR como problema de clasificación

* Con las transformaciones;¡:
`\begin{align*}
\widetilde{\alpha} &= \left[ \begin{array}{c} \alpha' \\ \alpha \end{array} \right] \in \Rbb^{2n}, \\
\tilde{\Qbf} &= \left[ \begin{array}{cc} \hphantom{-}\Qbf & -\Qbf \\ -\Qbf & \hphantom{-}\Qbf \end{array} \right] \in \Rbb^{2n\times 2n}, \\
p &= \left[ \begin{array}{c} \epsilon \mathbf{1}_n - y \\ \epsilon \mathbf{1}_n + y  \end{array} \right] \in \Rbb^{2n}, \\
\widetilde{y} &= [1,\dots,1,-1,\dots,-1]^T \in \Rbb^{2n}.
\end{align*}`

* El problema de la SVR se convierte en uno de clasificación:

`\begin{aligned}
\min_{\widetilde{\alpha}} &&& \frac{1}{2}\widetilde{\alpha}^T \tilde{\Qbf} \widetilde{\alpha} + p^T\widetilde{\alpha} \\
\text{s.t} &&& \widetilde{\alpha}^T \widetilde{y} = 0, \\
           &&& 0 \leq \widetilde{\alpha}_i \leq C,\;i=1,\dots, 2n.\\
\end{aligned}`

* En el caso de la SVC, `$p = \mathbf{1}$`

---

## SVM multiclase

* Dos aproximaciones directas para extender a `$K$` clases:

1. *One-vs-all* (OVA): se construyen `$|K|$` clasificadores con los datos de una clase contra el resto

2. *One-vs-one* (OVO): se construyen `$|K|(|K| - 1)/2$` clasificadores por cada par de clases, y se elige la clase que predice la mayoria

* OVO construye más clasificadores, pero cada uno se entrena con menos datos

* Otras aproximaciones más sofisticadas

* Comparación OVO y OVA: [Hsu y Lin, 2002](https://www.csie.ntu.edu.tw/~cjlin/papers/multisvm.pdf)

---

![](./img/OVA.png)

Xianxu Hou, [Support Vector Machine](https://houxianxu.github.io/2015/04/25/support-vector-machine/)

---

![:scale 200%](./img/OVO.jpg)

Sergey Ivanov, [Multiclass classification](https://www.slideshare.net/NdSv94/linear-models-and-multiclass-classification-2)

---

## SVM: selección de hiperparámetros

* El valor de los hiper-parámetros es crítico para el rendimiento de la SVM

* El kernel RBF es el más popular, aunque se podría considerar como otro hiper-parámetro

* Generalmente se seleccionan usando búsqueda exhaustiva:

* comparar error de validación cruzada en una rejilla de valores (escala logarítmica base 2)

* Clasificación:

1. `$C$`, coste: de -5 a 15, paso 2

2. `$\gamma$`, parámetro kernel RBF: de -15 a 3, paso 2

* Regresión: los anteriores y, además,

3. `$\epsilon$`, parámetro de la función de pérdida: de -8 a -1, paso 1
---

## Algoritmos

* Históricamente los algoritmos para optimizar la SVM resuelven el problema dual:

1. ![:colorText green](Restricciones más sencillas)

2. ![:colorText green](Sencillo extender al caso no lineal)

3. ![:colorText red](Escala mal con el número de patrones n)

* Alternativamente se puede resolver la formulación de Lagrange (perdida + regularización):

1. ![:colorText green](No tiene restricciones)

2. ![:colorText red](Pérdida no diferenciable)

3. ![:colorText red](Complicado extender al caso no lineal)

* Existen muchos algoritmos, pero vamos a centrarnos en el más popular: SMO

---

# Sequential Minimal Optimization (SMO)

---

## Introducción

* Principal complicación del problema dual: calcular mátriz de kernel `$\Qbf$`

* Tamaño `$n \times n$`

* Costoso computacionalmente

* Solo depende de los datos `$\{\Xbf, y\}$` pero precalcular no es buena idea:

* Solo hacen falta entre 15-50% de los valores `$k(x_i, x_j)$` para calcular el óptimo

* Al aumentar `$n$`, puede no haber espacio en memoria para almacenarla

---

## Características

* Descenso coordinado en el problema dual

* Actualiza dos coeficiente por iteración

* Calcular el kernel a medida que va siendo necesario

* Los coeficientes se eligen usando reglas heurísticas

* elegir los que maximizan la disminución de la función objetivo

---

## Subproblema

* Seleccionar coeficientes a optimizar `$\alpha_i$` y `$\alpha_j$`

* Eliminamos términos que no dependen de esos coeficientes:

`\begin{aligned}
\min_{\alpha_i, \alpha_j} &&& \frac{1}{2}\big(\alpha_i^2 Q_{ii} + 2\alpha_i\alpha_j Q_{ij} + \alpha_u^2 Q_{jj}\big) + \alpha_i \sum_{k \not\in \{i, j\}}{Q_{ik}\alpha_k} + \alpha_j \sum_{k \not\in \{i, j\}}{Q_{jk}\alpha_k} - \alpha_i - \alpha_j \\
\text{s.t} &&& y_i\alpha_i + y_j\alpha_j = -\sum_{k \not\in \{i, j\}}{y_k \alpha_k}, \\
           &&& 0 \leq \alpha_i, \alpha_j \leq C.\\
\end{aligned}`

* Hay que optimizar 2 coeficientes por iteración debido a restricción

* Ahora solo aparecen las filas (o columnas) `$\Qbf_i$` y `$\Qbf_j$`

* se calculan para esta iteración y no tenemos que almacenar toda la matriz

* Este subproblema tiene solución analítica!!

---

## Actualizar coeficientes

*  La actualización de los coeficientes es
`$$\alpha^{k+1} = \alpha^{k} + \rho(y_ie_i - y_je_j) = \alpha^{k} + \rho d$$`
donde `$e_k$` es el vectot con todo `$0$` excepto un `$1$` en la posición `$k$`.

* Solo cambian dos coeficientes!!

* `$\rho$` se calcula minimizando la función en la dirección `$d$`

1. sencillo, es un problema convexo cuadrático y solo con una dimensión

2. hay que asegurarse de que al avanzar `$\rho$` se satisfacen las restricciones

* Se itera hasta converger al óptimo `$\alpha^*$`

---

## Implementación

Dos técnicas principales para implementar SMO de forma eficiente:

1. **Caching**:

* almacenar las filas de la matriz de kernel `$\Qbf_i, \Qbf_j$` a medida que se calculan

* si se eligen posteriormente los coeficientes `$i$` o `$j$` las recuperamos

* si se agota el almacenamiento (*cache*), eliminamos las filas más antiguas

* tipicamente se indica un valor máximo en Mb

2. **Shrinking**:

* a lo largo del entrenamiento, muchos `$\alpha_i$` tendrán valor `$0$` o `$C$`

* el valor de esos coeficientes se mantiene hasta el final

* se pueden identificar (aprox.) y eliminar del problema

---

## SVM en R

* La implementación más popular de SMO es
[LIBSVM](https://www.csie.ntu.edu.tw/~cjlin/libsvm/)

* Soporta SVMs:

1. Lineales y no lineales

2. Clasificación y regresión

3. Múltiples kernels

4. Multiclase (one vs one)

* Implementado en C++, con interfaces para múltiples lenguajes

* La interfaz de R está en el paquete
[e1071](https://cran.r-project.org/web/packages/e1071/)

* Existen otros algoritmos específicos, por ej. [LIBLINEAR](https://www.csie.ntu.edu.tw/~cjlin/liblinear/) para SVMs lineales

* La interfaz de R es [LiblineaR](https://cran.r-project.org/web/packages/LiblineaR/)
